一、功能特點：

整機功耗2.5W，128個點錄波，14路輸入，4路輸出（保護控制獨立）；南網雙三相五柱PT、國網純電子式、混合電子電磁式、母線零序電壓等復雜組合互感器的采集；標準101、104及各地方特殊規約；南網硬加密（模塊或芯片方案）、國網硬加密；完善的接地模型算法，自適應于各種接地方式。適用于架空、電纜線路。

二、基本功能：

⑴大電流閉鎖跳閘

⑵復合電壓閉鎖三段式過流保護

⑶三曲線反時限過流保護

⑷過負荷

⑸零序過流保護（接地保護）

⑹三曲線反時限零序過流保護

⑺負序過流保護

⑻過電壓保護

⑼低電壓保護

⑽零序過壓保護

⑾非電量保護

⑿三相一次重合閘

⒀PT斷線自檢、CT斷線自檢

⒁母線絕緣監察、裝置故障自檢

⒃SOE及故障記錄功能

⒄通訊功能：RS-485、支持Modbus、101、103通訊規約。

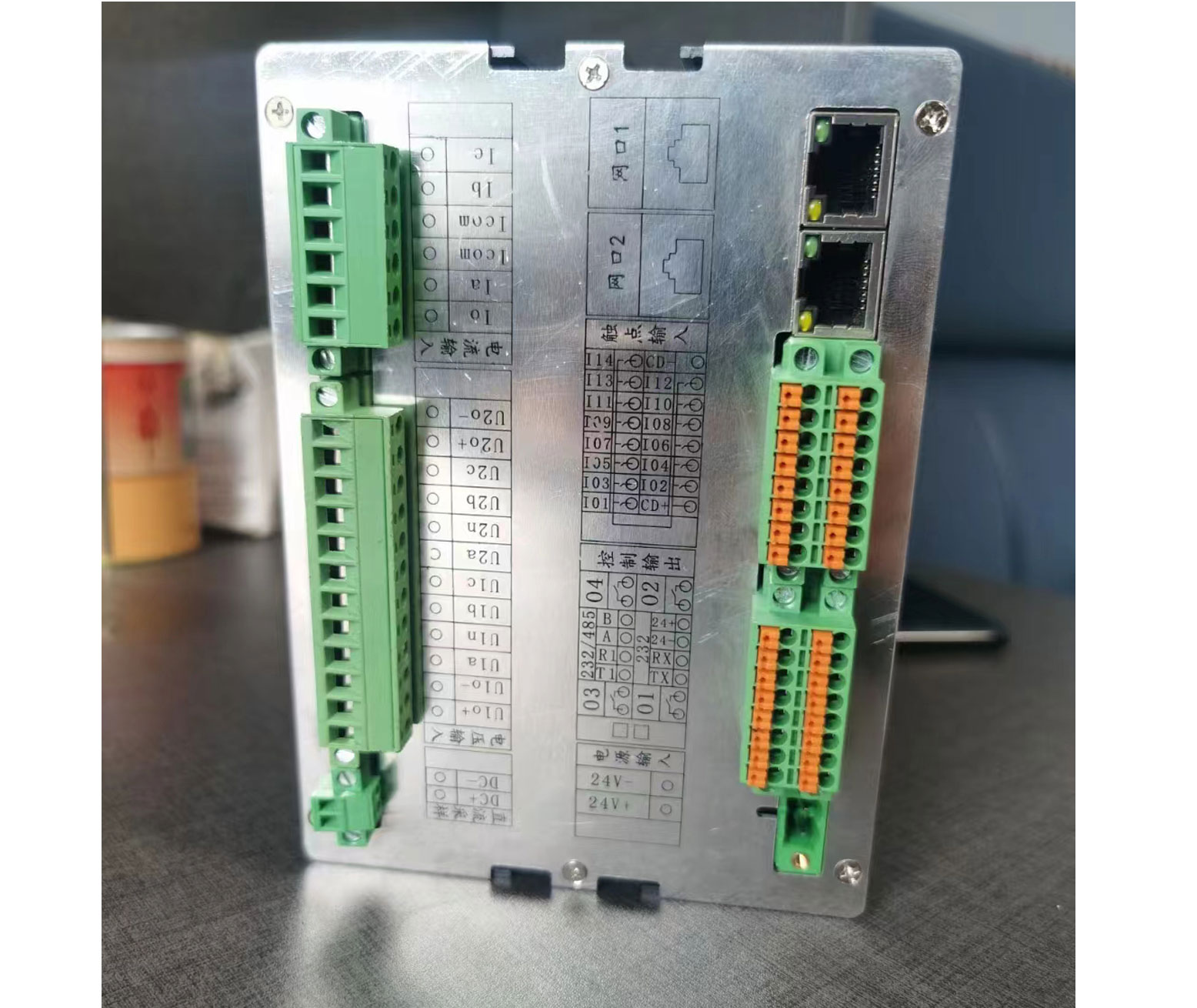

三、產品尺寸接口等說明
