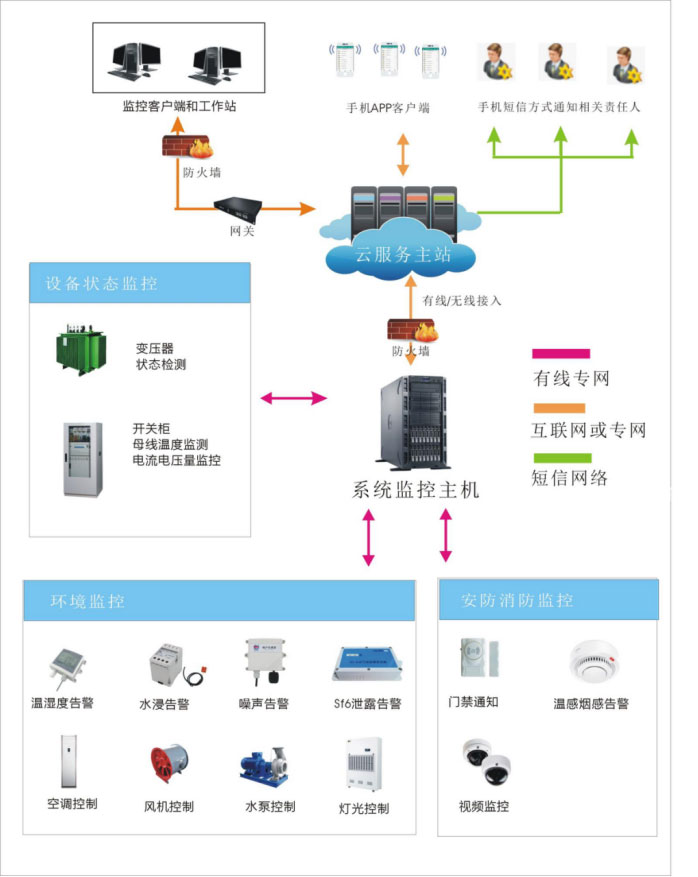

GZ2000 智能配電房監控系統是智能化(配電房)在線監測系統，可接入電流、電壓、開關位置、儲能狀態、漏電保護器動作狀態、門禁系統、溫度濕度、水浸、濃煙、明火、電纜接頭溫度和變壓器溫度、SF6檢測等各種傳感器以及照明、排風、除濕機、空調等設備。調度中心可顯示各臺區即時圖像及數據，并繪成各參數曲線圖，使工作人員可以遠程控制檢測各臺區運行狀況并實現遠程控制，如出現故障或險情，會馬上推送告警信息、及時提醒有關人員。支持電腦客戶端、微信公眾號、手機APP和電話、短信、等信息推送。





三 具體功能介紹
3.1、智能環境監測

站端設備接入各種傳感器（溫度、濕度、漏水、水位、有害氣體等），實時監測開閉所內的工作環境（如：溫度、濕度、漏水、水位、有害氣體(SF6,H2S,O3)等）；當檢測到環境量出現異常時，可及時顯示、報警，并可通過通信網絡將數據上傳至云服務器主站，云服務器主站即時會對PC監控端、相應站所管理人員的手機APP和手機號碼進行告警信息。而通過站端設備的顯示設備，PC監控端，手機APP均可直觀的顯示出被監測量的大小或狀態，以及被監測量的實時值或各種操作和故障時間的歷史記錄。

3.2、電纜無線測溫監測

通過在電纜及電纜接頭上安裝連續測量溫度的探頭，對電纜、電纜頭的運行狀態實時進行監測,并把測量結果通過無線網絡上傳到監控中心數據庫服務器，通過軟件分析能夠提前確定電纜的早期過熱現象，實現電纜故障的早期預測，防患于未然。

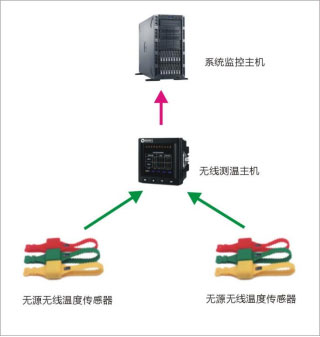

開關柜無線測溫模塊由無源無線傳感器、無線接收主機組成，接收主機通過RS485連接到一體化監控裝置。

3.3、高壓開關柜等配電終端檢測

通過對配電終端的數據采集，PC監控端，手機APP，監控主機均支持支持實時顯示開關柜，配電柜等一次設備的電壓，電流等負載遙測數據，并可本地或遠程設置上下限的預警值，實現聲光 、語音、短信、視頻畫面等多種聯動提醒方式。

4.4、設備控制

系統可以實現對任意指定的監控場所，在任意時間計劃內，對任何發生的事件/組合事件（傳感設備探測、視頻監控圖像分析等事件），制定出詳細的站端設備、語音、燈光、攝像頭等任意設備的各種操作動作。

1)、開關分合閘控制：

2)、空調控制：可在監控中心遠程控制控制空調開機、關機、升溫、降溫等，并能夠直接調整空調的溫度值；可通過設置溫濕度上下限以及室內室外溫度差，自動聯動控制空調的關閉、開啟以及風機的關閉和開啟功能。

3)、風機控制：可直接遠程控制風機的開啟和關閉，也可以設置風機的定時開啟和關閉，可設置風機開閉的自動時間段。

4)、燈光控制：根據設定的條件，對探測器、攝像頭等站端設備產生的報警信號，自動打開燈光。

5)、排水控制：通過監測關鍵地點的水位和傳感控制，實現排水系統或水泵的自動或遠程控制。

3.5、視頻監控
視頻監控子系統分為兩種方案，第一種在沒有以太網的開閉所，可以采用串口攝像頭，可以和環境監控進行聯動，當出現設備報警、溫濕度、漏水等報警，系統即可聯動攝像機進行監控，并可以遠程操作空調、風機以及照明等設備；可以根據抓拍類型、記錄類型、聯動類型、觸警條件、抓拍區域以及時間等各種條件，對抓拍錄像進行查詢。。第二種方案是有以太網的配電網，完全可以采用數字監控系統，實現專業監控功能。

3.6、火災報警及消防監測

煙霧、明火、主變消防等火災狀態的實時監控。報警聯動功能：本地聲光報警，監控中心計算機報警，以及手機短信告警功能。并且可設置聯動視頻、門禁、燈光等子系統。

3.7、門禁檢測控制

在配電所站所的出入口安裝自動識別系統，通過對人（或物）的進出實施放行、拒絕、記錄等操作的智能化管理系統。



點擊下載詳細PDF說明文件： GZ1000配網自動化系統
